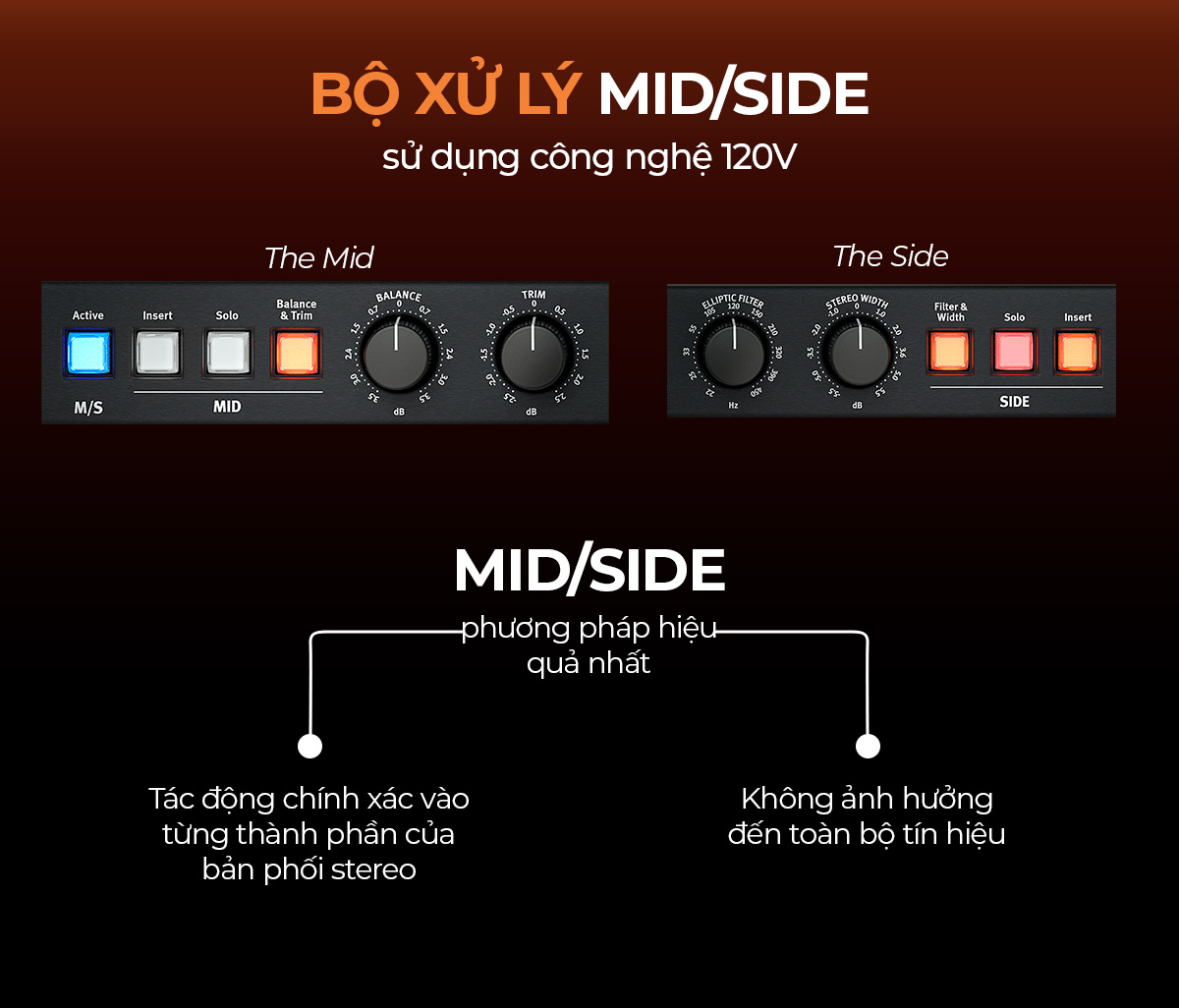

Việc phân tách tín hiệu âm thanh nổi trung tâm (giọng nói, âm trầm…) và âm thanh bên (guitar, miếng đệm, chũm chọe…) cho phép xử lý riêng biệt chúng. Tín hiệu trung tâm (Mid) là tổng của kênh trái và phải của tín hiệu âm thanh nổi (L+R), tức là phần “cùng pha” của tín hiệu âm thanh nổi. Tín hiệu âm thanh bên (Side) là sự khác biệt giữa các kênh trái và phải của tín hiệu âm thanh nổi (L-R), tức là phần “lệch pha” của tín hiệu âm thanh nổi. Gemini cũng có thể được sử dụng để làm to hoặc nhỏ âm thanh nổi. Một bộ lọc hình elip để chuyển thành phần tần số thấp từ âm bên thành âm trung tâm cũng được trang bị trên bo mạch.
Âm thanh trung tâm Mid

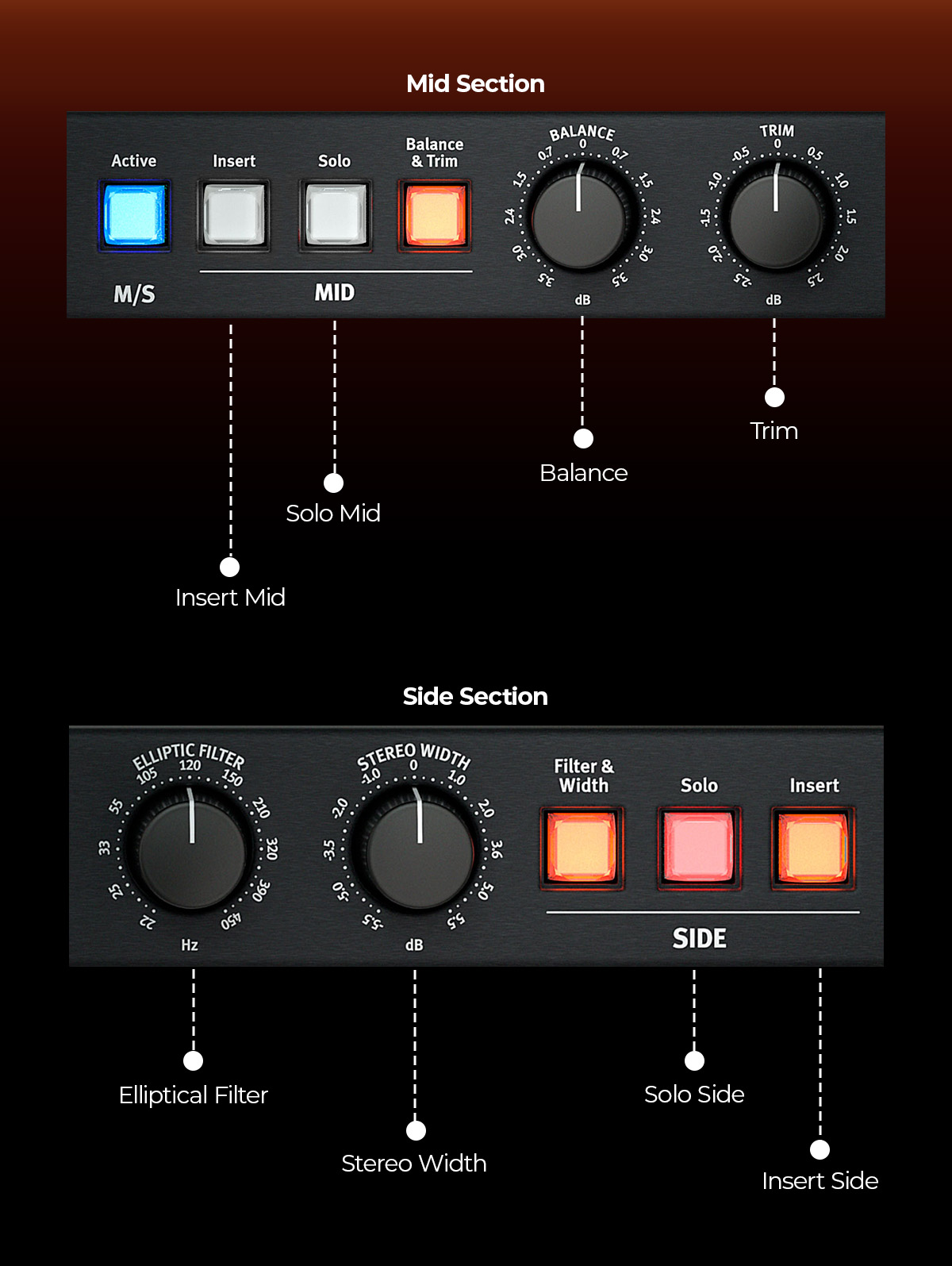

Khi nút M/S được kích hoạt, tín hiệu đầu vào (âm thanh nổi L/R) được chia thành tín hiệu trung tâm và tín hiệu bên. Vị trí trung tâm chính xác có thể được điều chỉnh bằng điều khiển Cân bằng và mức chính xác bằng điều khiển Trim. Cả hai chức năng đều có thể chuyển đổi thành đường dẫn tín hiệu chỉ khi sử dụng. Có thể giám sát độc quyền trung tâm khi chức năng solo được kích hoạt. Bộ xử lý có thể được chèn vào để xử lý tín hiệu trung bình và được kích hoạt bằng nút Chèn.
Tín hiệu bên cũng có chức năng solo và bộ chèn có thể chuyển đổi để xử lý bên ngoài. Ngoài ra, bộ lọc hình elip có thể được sử dụng để chuyển tần số âm trầm từ bên sang âm trung tâm. Điều này cải thiện độ nhấn và độ chính xác của tần số thấp. Điều khiển Độ rộng âm thanh stereo thay đổi mức tín hiệu bên, với mức tăng sẽ mở rộng hình ảnh âm thanh nổi. Hai chức năng này cũng có thể được bật để chỉ ở trong đường dẫn tín hiệu khi được sử dụng.
I/O và cổng Insert

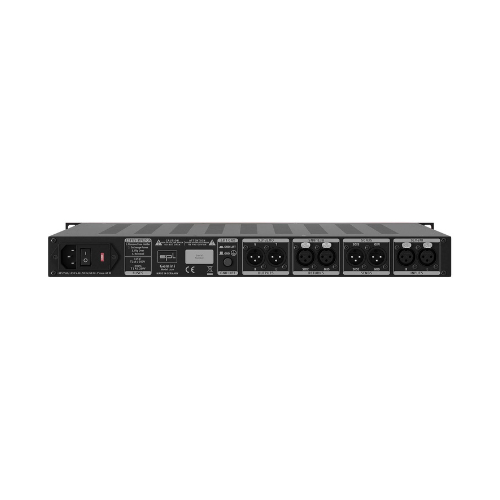

Tất cả đầu vào và đầu ra cũng như gửi và trả lại được cân bằng bằng cách sử dụng đầu nối Neutrik XLR. Bộ xử lý có thể được kết nối với các cổng cắm Insert để xử lý bên ngoài. Đặc biệt thú vị là việc tích hợp Gemini vào Bộ định tuyến master Hermes. Bằng cách này, có thể tạo ra các chuỗi xử lý kết hợp xử lý L/R cổ điển với xử lý M/S.
Mỗi giai đoạn mã hóa và giải mã M/S của Gemini có thể được kết nối với một phần chèn của Hermes và được định vị tự do trong chuỗi xử lý. Bộ xử lý nằm trong chuỗi giữa bộ mã hóa và bộ giải mã M/S xử lý tín hiệu trung tâm/bên. Những bộ xử lý này cũng có thể dễ dàng trở thành thiết bị đơn sắc.

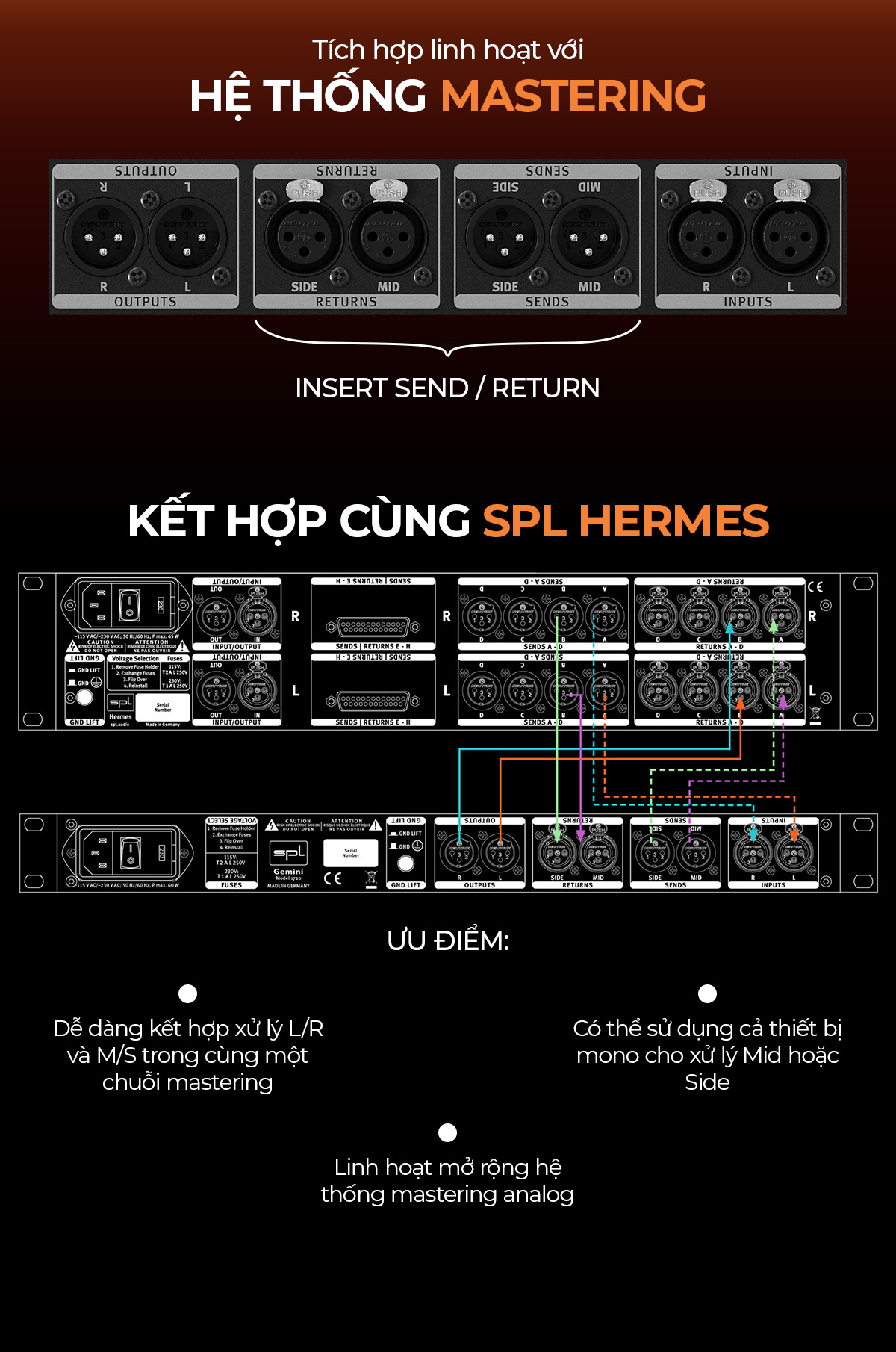

Trong ví dụ trên, Insert Send A được định tuyến đến Gemini để mã hóa M/S. Các lượt gửi trung tâm/bên của Gemini quay trở lại Return A của Hermes. Gửi B đi từ Hermes trở lại Gemini để được mã hóa trở lại L/R, chuyển từ đầu ra của Gemini trở lại Return B của Hermes.
Ví dụ(xem hình trên) : có thể đặt bộ mã hóa M/S ở vị trí xử lý 3, bộ cân bằng ở vị trí xử lý 4 để xử lý riêng tín hiệu trung tâm và tín hiệu bên, sau đó là tầng giải mã M/S của Gemini ở vị trí xử lý 5 để tạo lại tín hiệu âm thanh nổi L/R. Nếu máy nén hiện được sử dụng làm thiết bị bổ sung cho quá trình xử lý M/S thì có thể chỉ cần đặt nó ở vị trí xử lý 5 trong chuỗi và tầng giải mã M/S sẽ chuyển sang vị trí xử lý 6 tương ứng.
Công nghệ 120V
Công nghệ 120V là công nghệ tham chiếu của chúng tôi. Công nghệ 120V là duy nhất trên thế giới. Nó hoạt động ở điện áp DC 120 volt. Con số này gấp bốn lần so với op-amps bán dẫn dựa trên IC.
Chất lượng âm thanh cao nhất có thể yêu cầu điện áp vận hành âm thanh cao nhất có thể.

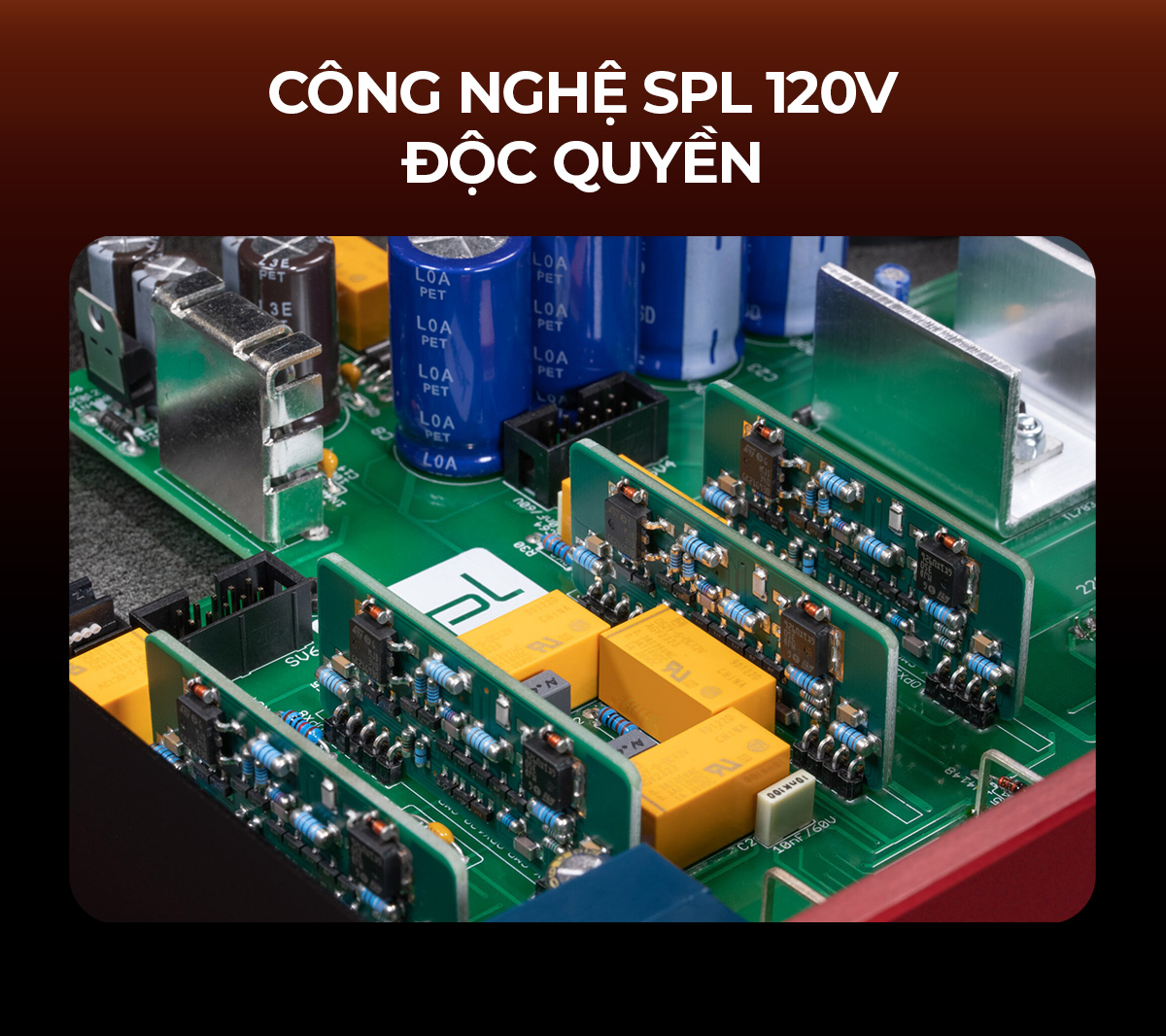

Công nghệ 120V hoạt động với điện áp +/-60 V. Để có thể xử lý điện áp cao như vậy, chúng tôi đã phát triển các bộ khuếch đại hoạt động độc quyền đặc biệt có thể hoạt động với điện áp DC +/-60 V: bộ khuếch đại hoạt động SPL 120V SUPRA. Điện áp cao này sẽ phá hủy các thành phần thông thường và bộ khuếch đại hoạt động.
Công nghệ 120V đạt được các thông số kỹ thuật đặc biệt và lợi ích âm thanh cao. Về mặt kỹ thuật, xét về dải động, tỷ lệ tín hiệu trên tạp âm và khoảng không. Về mặt âm thanh, về độ phong phú của chi tiết và trải nghiệm nghe hoàn toàn thoải mái. Nhân tiện, “120V” trong tên của công nghệ không liên quan gì đến điện áp nguồn cục bộ từ ổ cắm điện lưới. Đây là về điện áp hoạt động bên trong thiết bị mà tín hiệu âm thanh được xử lý.
Điện áp lưới điện từ ổ cắm điện lưới được chuyển đổi thành điện áp thứ cấp cần thiết trong nguồn cấp điện tuyến tính bên trong của thiết bị với máy biến áp hình xuyến. Bộ chỉnh lưu chuyển đổi điện áp AC này thành điện áp DC cần thiết trong thiết bị âm thanh.
Ý tưởng về công nghệ SPL 120V và bộ khuếch đại hoạt động SUPRA dựa trên công nghệ này đã được phát triển vào những năm 1990 bởi người sáng lập kiêm nhà phát triển chính của SPL, ông Wolfgang Neumann.
Với mục tiêu xây dựng bảng điều khiển master tốt nhất từ trước đến nay, triết lý công nghệ cơ bản này lần đầu tiên được hình thành. Do đó, Bảng điều khiển master SPL MMC1 dành cho Galaxy Studios đã xuất hiện vào năm 2000.
Các tính năng kỹ thuật và âm thanh nổi bật đã nhanh chóng xuất hiện, vì vậy các đơn đặt hàng tiếp theo sẽ không còn lâu nữa.
Bên cạnh MMC 1, một sản phẩm huyền thoại khác với công nghệ 120V đã được tạo ra với PQ, “King of Parametric Equalizers”.
Kể từ đó, công nghệ 120V đã trở thành nền tảng cho tất cả các sản phẩm cao cấp của SPL. Trong khi đó, không chỉ dành cho các ứng dụng master mà còn cho việc sử dụng phòng thu hoặc hifi.
So sánh
Hầu hết các thiết bị âm thanh hoạt động với điện áp hoạt động bên trong +/- 15 vôn và do đó có thể xử lý mức đầu vào tối đa là +21,5 dBu. Ví dụ: nếu một DAC có mức đầu ra là +22 dBu ở 0 dBFS thì mức đỉnh của chất liệu âm thanh sẽ gây ra tình trạng quá tải ở giai đoạn đầu vào của thiết bị. Tất cả các thành phần trong thiết bị âm thanh thường hoạt động ở giới hạn của chúng. Kết quả là âm thanh không ổn định gây căng thẳng và nhanh mỏi tai hơn.
Các thiết bị SPL với công nghệ 120V có thể xử lý các mức đầu vào +32,5 dBu nhờ điện áp hoạt động bên trong cao hơn +/- 60 vôn, từ đó cung cấp thêm 12 dB khoảng không. Tất cả các thành phần do đó hoạt động liên tục trong phạm vi hoạt động tối ưu. Kết quả là một trải nghiệm âm thanh rất dễ chịu, tự nhiên và thoải mái. Vì vậy, bạn có thể thưởng thức âm nhạc của mình chính xác từng chi tiết.
Các sơ đồ này cho thấy rõ ràng tính ưu việt của công nghệ 120V so với các mạch điện khác có điện áp hoạt động phổ biến hoặc thấp hơn.
