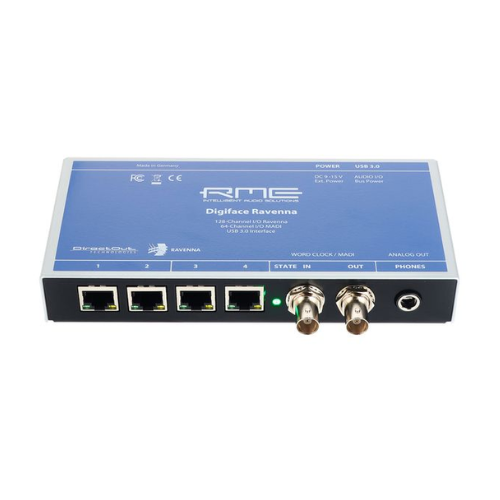

🎧 RME Digiface Ravenna – Giao Diện Âm Thanh USB 3.0 Chuẩn AoIP RAVENNA, AES67 & ST2110

RME Digiface Ravenna của RME là giao diện âm thanh di động 256 kênh được phát triển dựa trên nền tảng Digiface Dante nổi tiếng, nhưng trang bị module RAVENNA do DirectOut phát triển.
Đây là một trong những giải pháp Audio-over-IP mạnh mẽ nhất hiện nay dành cho studio chuyên nghiệp, broadcast TV, radio, production house, live sound và môi trường IT-based audio yêu cầu:

✔ RAVENNA / AES67 / SMPTE ST2110
✔ MADI Coaxial
✔ USB 3.0 tốc độ cao
✔ Routing linh hoạt với TotalMix FX
✔ Redundant network theo ST2022-7
✔ Stand-alone Converter 64ch RAVENNA ⇆ MADI

Một thiết bị nhỏ gọn – nhưng thay thế cả một hệ thống AoIP cao cấp.

🌐RAVENNA – Chuẩn AoIP Chuyên Nghiệp trong Broadcast & Studio Hi-End

Digiface Ravenna trang bị module RAVENNA chính thức (DirectOut), hỗ trợ đầy đủ:

✔ AES67 – Chuẩn AoIP phổ biến trong broadcast

✔ SMPTE ST 2110-30 / -31 – Chuẩn truyền hình quốc tế

✔ Redundant Audio-over-IP – ST2022-7 (seamless protection switching)

✔ PTP Clock – Đồng bộ chính xác microsecond

✔ Hoạt động Layer 3 – giúp dễ triển khai trong hệ thống IT chuyên nghiệp

Công suất kênh cực lớn:

• 128 kênh @ 48 kHz (Single Speed)

• 64 kênh @ 96 kHz (Double Speed)

• 32 kênh @ 192 kHz (Quad Speed)

• 32 streams AoIP linh hoạt

• Routing dạng channel-based matrix → dễ kết nối mọi thiết bị RAVENNA/AES67/ST2110

➡️ Một giải pháp lý tưởng cho hệ thống TV, radio, OB van, nhà thờ, nhà hát, post-production.

🔁RAVENNA kết hợp MADI: Tổng cộng 128 kênh qua USB 3.0

Digiface Ravenna cho phép:

🔹 RAVENNA + MADI hoạt động song song qua USB 3.0

Tổng cộng:

• 128 kênh RAVENNA

• 64 kênh MADI

• Truyền song song – ổn định – độ trễ thấp nhờ driver RME MADIface

🔹 MADI Coaxial (BNC) hỗ trợ:

• 64 kênh @ 48 kHz

• 32 kênh @ 96 kHz

• 16 kênh @ 192 kHz

• 56 ch / 64 ch / 96k Frame

• Khoảng cách cáp 50 m

🔹 Chế độ Stand-alone Convert

Không cần máy tính → hoạt động độc lập như:

**Bộ chuyển đổi 64 kênh:

RAVENNA ⇆ MADI**

Rất mạnh cho live, OB van, broadcast rack và touring.

🎚TotalMix FX – Công cụ routing mạnh nhất thế giới

Giống như tất cả giao diện RME cao cấp, Digiface Ravenna có:

✔ Mixer ảo 760 kênh

✔ Submix độc lập cho từng output

✔ Điều khiển phòng thu: Talkback, Dim, Mono

✔ Fader group – mute group

✔ Hỗ trợ điều khiển từ xa qua ARC USB

✔ Điều khiển toàn mạng qua TotalMix Remote (iOS/PC/Mac)

➡️ Không cần phần mềm bên ngoài.
➡️ Không giới hạn routing.
➡️ Ổn định 100% trong mọi ứng dụng broadcast.

(Lưu ý: không có DSP EQ/reverb – nhưng router/mixer mạnh nhất nhờ TotalMix.)

👂Headphone Output chất lượng cao – Monitoring mọi kênh AoIP

Digiface Ravenna có một cổng Headphones chất lượng cao:

• DR: 110 dB

• THD+N: -95 dB

• Output power: 50 mW

• Impedance: 2 Ω

• Chọn nghe bất kỳ kênh RAVENNA hoặc MADI nào từ TotalMix

Có thể dùng như analog line-out stereo cho mục đích kiểm tra hoặc mixdown.

🌐4× Gigabit Ethernet – Redundant hoặc Switch Mode

Thiết kế 4 port RJ45 giúp:

✔ Redundant ST2022-7 (Primary & Secondary)

✔ Switch Mode – không cần switch ngoài

✔ Tương thích Auto-MDI-X

✔ Kiểm soát qua TotalMix Remote

Gọn nhẹ – an toàn – ổn định 24/7.

🧩Tích hợp Browser GUI – điều khiển cấu hình rất dễ

Cấu hình RAVENNA module bằng:

• Web browser GUI

• Globcon

• NMOS IS-04 / IS-05

• Routing matrix dạng channel-based

Không phụ thuộc vào ứng dụng phức tạp → tiện cho broadcast engineer & IT Admin.

📊DigiCheck – Bộ phân tích tín hiệu chuyên sâu

Bao gồm DigiCheck:

• Phân tích phổ (Spectrum Analyzer)

• PPM / RMS Meter

• Multi-channel Level Meter

• Channel status monitoring

• Multi-track capture (Windows)

Lý tưởng cho đo kiểm, kiểm soát tín hiệu trong môi trường broadcast.

🔧Ứng dụng thực tế của Digiface Ravenna

✔ Broadcast TV – ST2110, AES67, RAVENNA

✔ Đài phát thanh – Audio-over-IP backbone

✔ OB Van – di động & redundant

✔ Studio nhạc – AoIP chất lượng cao

✔ Nhà hát – routing linh hoạt

✔ Phòng họp – hệ thống xử lý trung tâm

Nhỏ – nhẹ – bus-powered – hỗ trợ redundant → gần như không có đối thủ.

📝 THÔNG SỐ KỸ THUẬT CHÍNH RME DIGIFACE RAVENNA

🌐 RAVENNA / AES67 / ST2110

• 128 ch @ 48 kHz

• 64 ch @ 96 kHz

• 32 ch @ 192 kHz

• 32 streams

• ST2022-7 redundancy

• PTP clock

• Browser GUI / Globcon / NMOS IS-04/05

🔵 MADI I/O

• 64 ch @ 48 kHz

• 32 ch @ 96 kHz

• 16 ch @ 192 kHz

• 56/64 ch / 96k Frame

• BNC 75 Ω

• Cable 50 m

🎧 Phones Output

• DR: 110 dB

• THD+N: -95 dB

• Output impedance: 2 Ω

• Output: +9.5 dBu

⏱ Clocking

• PTP (Ravenna)

• Internal

• MADI

• Word Clock I/O

📦 Nguồn & Kích thước

• USB 3.0 Bus-powered

• Tùy chọn adapter ngoài

• Kích thước nhỏ gọn cho mobile setup

🎯 KẾT LUẬN – RME DIGIFACE RAVENNA: GIẢI PHÁP AOIP TOÀN DIỆN CHO BROADCAST & STUDIO HI-END

Nếu bạn đang cần:

✔ RAVENNA / AES67 / ST2110 mạnh nhất
✔ Redundancy ST2022-7
✔ Cổng MADI đi kèm
✔ Routing & Monitoring tối ưu qua TotalMix
✔ 128 kênh qua USB 3.0
✔ Hoạt động độc lập RAVENNA ⇆ MADI

➡️ RME Digiface Ravenna là lựa chọn số 1 trong phân khúc AoIP chuyên nghiệp.

Không thiết bị nào nhỏ – nhẹ – mạnh – ổn định như RME.
